원자력 잠수함은 어떻게 바닷속을 누빌까? 복잡한 작동 원리 쉽게 설명
원자력 잠수함은 연료를 보급받지 않고도 수개월 동안 바닷속을 항해할 수 있다. 디젤 잠수함이 며칠에 한 번씩 수면 위로 올라와야 하는 것과 달리, 원자력 잠수함은 이론적으로 승무원의 식량과 산소가 허락하는 한 계속 잠항할 수 있다. 이 차이 하나가 현대 해군 전략의 판도를 완전히 바꿔놓았다.
원자력 잠수함이란 무엇인가? 디젤 잠수함과의 결정적 차이
동력원이 모든 것을 바꾼다
일반 디젤-전기 잠수함은 디젤 엔진으로 배터리를 충전하고, 그 배터리로 수중에서 전기 모터를 돌린다. 문제는 디젤 엔진이 산소를 태워야 한다는 점이다. 산소는 수면 위에만 있으니, 잠수함은 주기적으로 올라와야 한다. 원자력 잠수함은 이 제약에서 완전히 자유롭다.

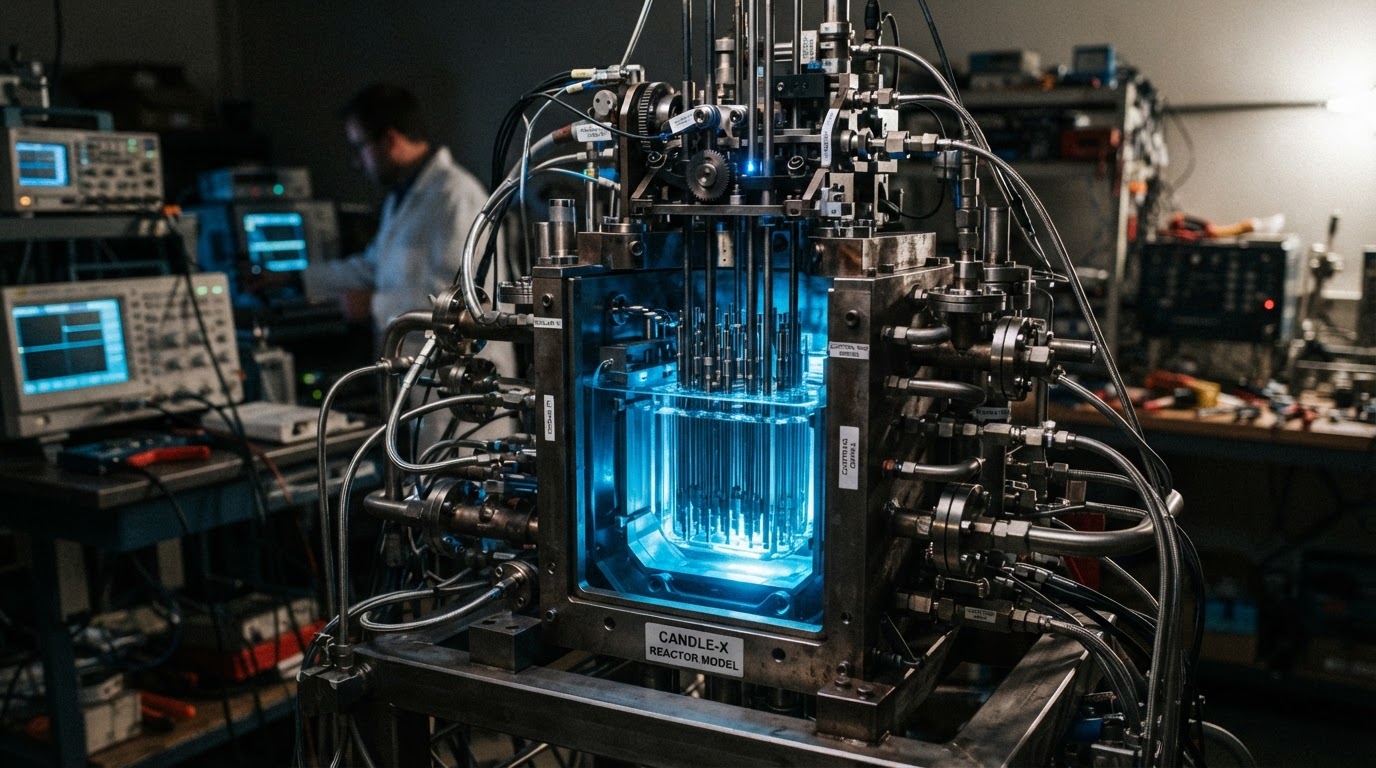

원자력 잠수함의 심장은 소형 핵반응로다. 핵반응로는 연소가 아닌 핵분열로 열을 만들어내기 때문에 산소가 전혀 필요하지 않다. 이 열로 증기를 만들고, 증기로 터빈을 돌리고, 터빈이 발전기와 추진 스크루를 작동시킨다. 구조만 놓고 보면 육지의 원자력 발전소와 원리가 같다. 다만 그것을 수백 미터 깊이의 바닷속에서 작동시킨다는 점이 다를 뿐이다.
크기와 소음의 트레이드오프
핵반응로와 증기 시스템은 부피가 크고 무겁다. 그래서 원자력 잠수함은 디젤 잠수함보다 훨씬 크다. 미국 해군의 버지니아급 공격 잠수함은 길이가 약 115미터에 달하고, 승무원은 130명 이상이다. 반면 독일의 Type 212 디젤 잠수함은 길이가 57미터 정도다. 크기가 두 배 이상 차이 난다.
크기가 커지면 소음도 커지는 경향이 있다. 증기 터빈과 냉각 펌프가 계속 돌아가기 때문이다. 냉전 시대 초기 원자력 잠수함들은 이 소음 문제로 꽤 고전했다. 이후 수십 년에 걸쳐 진동 절연 기술과 펌프 설계가 크게 개선되었다.
핵분열이 추진력이 되는 과정 — 열에서 스크루까지
1단계: 핵분열로 열 생산
원자력 잠수함의 반응로는 농축 우라늄을 연료로 쓴다. 우라늄-235 원자핵에 중성자가 충돌하면 원자핵이 쪼개지면서 엄청난 열과 함께 새로운 중성자가 방출된다. 이 중성자가 다시 다른 우라늄 원자핵과 충돌하면서 연쇄반응이 이어진다. 제어봉을 반응로 안으로 밀어 넣으면 중성자를 흡수해 반응 속도를 늦추고, 빼내면 반응이 활발해진다. 이것이 출력 조절의 기본 원리다.
군용 잠수함 반응로는 민간 발전소보다 훨씬 고농축 우라늄을 사용한다. 덕분에 연료 교체 없이 수십 년을 운용할 수 있다. 미국 해군의 일부 잠수함은 함정 수명 전체에 걸쳐 단 한 번도 연료를 교체하지 않는다고 알려져 있다.
2단계: 증기로 터빈을 돌린다

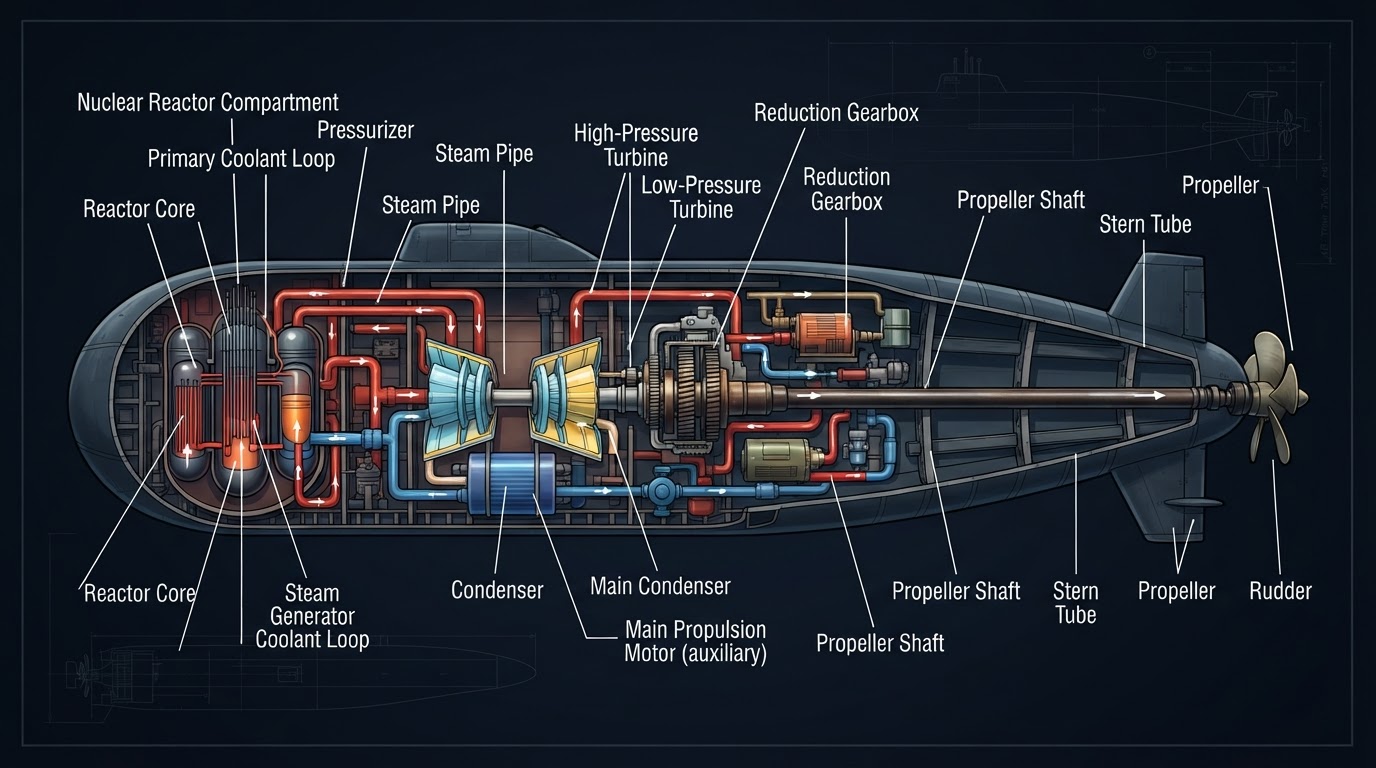

반응로에서 나온 열은 1차 냉각수 회로를 통해 증기 발생기로 전달된다. 1차 회로의 물은 방사성 물질을 포함할 수 있기 때문에 2차 회로와 직접 섞이지 않는다. 열교환기를 통해 열만 전달되고, 2차 회로의 깨끗한 물이 증기로 변해 터빈을 돌린다. 이 이중 회로 설계는 방사성 오염을 막는 핵심 안전장치다.
원자력 잠수함의 이중 냉각 회로는 단순한 공학적 선택이 아니다. 방사성 증기가 선체 전체로 퍼지는 사태를 막는 마지막 방어선이다.
3단계: 전기와 추진력 동시 생산
터빈은 두 가지 일을 동시에 한다. 하나는 발전기를 돌려 잠수함 전체에 전기를 공급하는 것이고, 다른 하나는 감속 기어를 통해 추진 스크루를 회전시키는 것이다. 잠수함 내부의 조명, 공기 정화 시스템, 항법 장비, 무기 시스템이 모두 이 전기로 작동한다. 사실상 하나의 핵반응로가 작은 도시 하나를 먹여 살리는 셈이다.
수중에서 숨 쉬는 법 — 산소 생산과 이산화탄소 제거
전기분해로 산소를 만든다
잠수함이 수면 위로 올라오지 않아도 된다면, 승무원들은 어떻게 숨을 쉴까? 답은 전기분해다. 바닷물을 전기로 분해하면 수소와 산소가 나온다. 원자력 잠수함은 반응로에서 나오는 풍부한 전기로 이 과정을 계속 유지한다. 생산된 산소는 선내에 공급되고, 수소는 바다로 배출된다.
이산화탄소 제거는 또 다른 문제다. 승무원 100명 이상이 내뿜는 이산화탄소를 그냥 두면 금방 위험 수준에 도달한다. 이를 위해 화학 흡수제를 사용하거나, 이산화탄소를 바닷물에 녹여 배출하는 시스템을 쓴다. 이 두 시스템이 제대로 작동하는 한, 잠수함은 이론적으로 무한정 잠항할 수 있다.
실제 잠항 한계는 식량이 결정한다

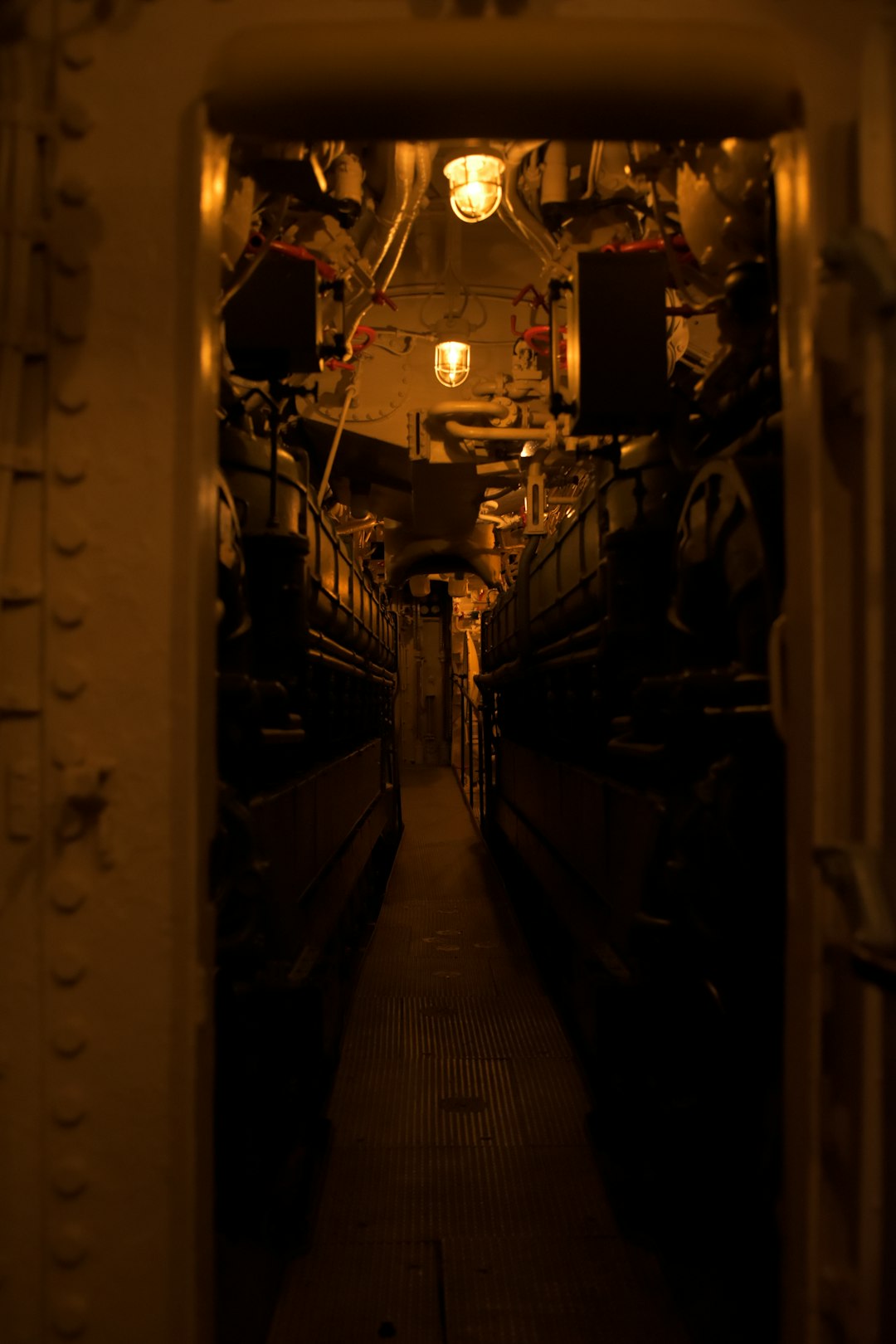

기술적으로는 무한 잠항이 가능하지만, 현실적인 한계는 식량 보급이다. 미국 해군 공격 잠수함의 경우 통상적인 임무 기간은 약 3개월 전후로 알려져 있다. 식량이 떨어지면 올라와야 한다. 어떤 의미에서 현대 원자력 잠수함의 약점은 기술이 아니라 인간의 위장이다.
(Opinion: 이 부분이 개인적으로 가장 흥미롭다. 수십억 달러짜리 첨단 무기 체계의 한계가 결국 도시락 개수로 결정된다는 사실은, 군사 기술의 화려함 뒤에 있는 지극히 인간적인 현실을 보여준다.)
잠수함이 뜨고 가라앉는 원리 — 부력 조절의 물리학
밸러스트 탱크가 핵심이다
원자력이든 디젤이든, 잠수함이 물속으로 내려가는 원리는 같다. 선체 외부에 밸러스트 탱크라는 공간이 있다. 잠항할 때는 이 탱크에 바닷물을 채워 전체 무게를 늘린다. 부력보다 무게가 커지면 가라앉는다. 부상할 때는 압축 공기로 탱크 안의 물을 밀어내 다시 부력을 회복한다.
정밀한 깊이 유지는 수평타(hydroplane)로 한다. 비행기의 날개처럼 각도를 조절해 물의 흐름을 이용하는 방식이다. 잠수함이 전진하면서 수평타 각도를 바꾸면 선수가 올라가거나 내려간다. 정지 상태에서의 깊이 조절은 밸러스트 탱크로, 이동 중 미세 조절은 수평타로 하는 것이 기본 원칙이다.
밸러스트 탱크는 단순하지만 치명적으로 중요하다. 비상 부상 시스템이 작동하지 않으면 잠수함은 그냥 바닥에 가라앉는다.
소음 없이 움직이는 기술
원자력 잠수함의 가장 큰 전술적 가치는 은밀성이다. 적에게 탐지되지 않아야 한다. 이를 위해 스크루 대신 펌프젯 추진기를 쓰는 경우도 있다. 펌프젯은 물을 빨아들여 뒤로 내뿜는 방식으로, 일반 스크루보다 소음이 적다. 영국 해군의 아스튜트급 잠수함이 대표적인 펌프젯 사용 사례다.
선체 외부에 소음 흡수 타일을 붙이는 방법도 널리 쓰인다. 러시아 잠수함에서 먼저 광범위하게 적용된 이 기술은, 적의 음파탐지기(소나)에서 반사되는 신호를 줄여준다. 잠수함 전쟁은 결국 누가 먼저 상대방을 듣느냐의 싸움이다.
자주 묻는 질문
원자력 잠수함은 방사선이 새어나와 위험하지 않나요?
정상 운용 상태에서는 선내 방사선량이 매우 낮게 유지된다. 이중 냉각 회로와 두꺼운 차폐재 덕분에 승무원이 받는 방사선량은 일반 육상 생활과 크게 다르지 않다고 알려져 있다. 물론 사고가 발생하면 이야기가 달라지며, 역사적으로 몇 차례 심각한 원자력 잠수함 사고가 있었던 것도 사실이다.
원자력 잠수함은 얼마나 깊이까지 내려갈 수 있나요?
정확한 최대 잠항 심도는 대부분 군사 기밀로 분류되어 있다. 공개된 정보를 바탕으로 추정하면, 현대 공격 잠수함의 실용 잠항 심도는 수백 미터 수준으로 알려져 있다. 냉전 시대 소련의 특수 잠수함 중 일부는 1,000미터 이상을 목표로 설계되었다는 기록이 있다.
원자력 잠수함이 고장 나면 어떻게 탈출하나요?
잠수함에는 비상 부상 시스템이 있어 고압 공기로 밸러스트 탱크를 순식간에 비워 빠르게 수면으로 올라올 수 있다. 수면 근처에서 탈출할 경우 탈출 슈트와 에어록을 이용한다. 심해에서의 탈출은 훨씬 어렵고, 이를 위해 심해 구조 잠수정(DSRV)이 별도로 운용된다.
원자력 잠수함이 가장 무서운 이유는 속도나 무장 때문만이 아니다. 상대방이 어디 있는지 모른다는 사실 자체가 전략적 압박이 된다. 수개월 동안 탐지되지 않은 채 바닷속 어딘가에 있을 수 있는 잠수함은, 그 존재만으로도 적의 행동을 억제한다. 기술의 정점이 때로는 사용되지 않음으로써 가장 강력한 효과를 발휘한다는 것, 이것이 핵 억지력의 가장 불편한 논리다.
